美国专利商标局公布了苹果一项专利申请，该专利申请涉及头戴式显示器的内部风扇系统，用于引导设备外壳内的气流。风扇电机设计被配置为当HMD跌落，可保护风扇电机系统。

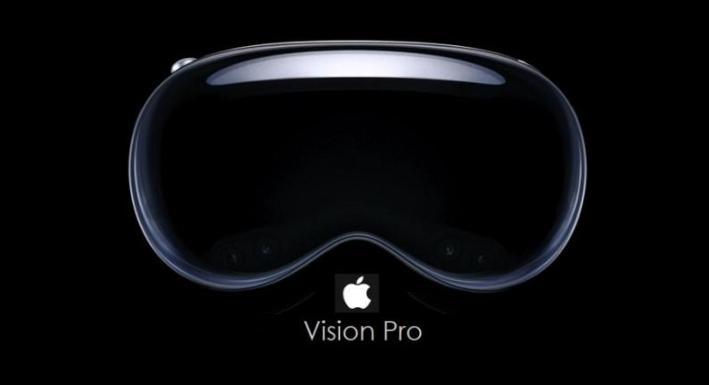

苹果专利涵盖了HMD，例如Apple Vision Pro，包括设备外壳和连接到设备外壳的风扇。风扇被配置为散发设备外壳内的气流，该风扇包括风扇壳体、电机轮毂以及连接至电机轮毂的风扇叶片。
本专利申请中讨论的头戴式显示器包括能够响应施加到头戴式显示器的力而变形的组件。在一些实施例中，头戴式显示器包括具有支持部件之间相对运动的熔合断裂区域的部件。
苹果专利图5为处于第一配置的电机轮毂示意图，图6为第二配置电机轮毂示意图，Vision Pro意外跌落期间的变形配置。更具体说，苹果指出，与图1所示的第一种配置相比，#128 电机外壳处于变形配置（例如，压扁或塌陷）。开口#131降低了电机外壳的整体结构刚度，并使侧表面#130以可逆方式变形，例如塌陷，或不可逆方式变形，例如挤压。电机轮毂#119可从图1所示的第一配置可逆或不可逆地变形。
响应于对头戴式显示器施加的力，例如通常为正面的力或对头戴式显示器侧面的力，部件移位、移动和/或变形以吸收所施加的力的能量。虽然电机轮毂被配置为响应于所施加的力而移动，但风扇叶片被配置为相对于电机轮毂变形（例如，扭转、挤压和/或分离）。
